:: Ленточный транспортер и нория ::

ОБОРУДОВАНИЕ > ЛЕНТОЧНЫЙ ТРАНСПОРТЕР

ЛЕНТОЧНЫЙ ТРАНСПОРТЕР - ТРАНСПОРТИРОВКА СЫПУЧИХ МАТЕРИАЛОВ


Предлагаем конвейеры ленточные (ленточные транспортеры) для подачи и перемещения различных сыпучих и других материалов.

Ленточный конвейер (ленточный транспортер) предназначен для транспортирования в горизонтальном и наклонном (до 22°) направлениях сыпучих и кусковых материалов насыпной плотностью до 3,5 т/куб.м, а также штучных грузов.

Благодаря простоте конструкции, малому удельному расходу энергии, высокой производительности и надежности, в настоящее время, именно ленточные конвейеры являются основным видом механизмов непрерывного транспорта самых разнообразных грузов.

Опросный лист для заказа ленточного транспортера.

Рольганг видео:

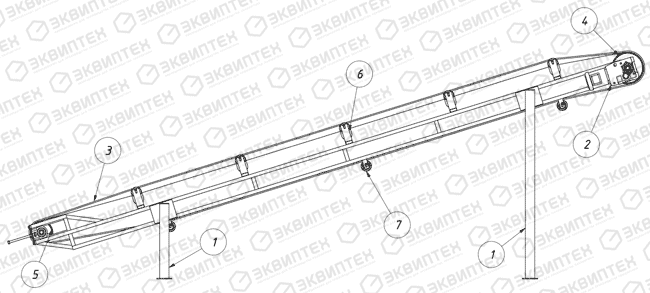

ПРИНЦИПИАЛЬНАЯ СХЕМА ЛЕНТОЧНОГО ТРАНСПОРТЕРА


Схема конвейер ленточный Рис.1


Ленточный конвейер (ленточный транспортер) состоит из следующих узлов и деталей:

  • несущая рама конвейера, опорные ноги(1),
  • мотор-редуктор (2),
  • транспортная лента (3),
  • барабан приводной (4),
  • барабан натяжной(5),
  • роликоопора желобчатая верхняя несущая (6),
  • роликоопора плоская нижняя возвратная (7).

Техническая характеристика производимых ленточных конвейеров:

Наименование Ширина ленты,
мм
Длина,
мм
Потребляемая
мощность,
кВт/ч
Произво-
дительность,
т/ч
Цена,
грн/м.п. c НДС

1 Ленточный транспортер желобковый 400 - 1500 до 25000 1,5 - 15,0 1 - 350 от 2700,00
2 Ленточный транспортер питатель 400 - 1500 до 10000 1,5 - 5,5 1 - 350 от 2500,00
3 Ленточный транспортер нория 200 - 600 до 10000 1,5 - 5,5 1 - 30 от 3000,00
4 Ленточный транспортер дозатор 200 - 1500 до 12000 1,5 - 15,0 1 - 50 от 4000,00

где:
м.п. - метр погонный.

Возможно также изготовление конвейеров любого типа под заказ!

Более точные цены мы сможем предоставить только после получения от Вас запроса.


Описание:

Основной отличительной особенностью ленточного конвейера, является совмещение функций натяжительного и приводного барабана в одном универсальном узле. Данное техническое решение позволяет снизить трудоемкость основных операций связанных с техническим обслуживанием ленточного конвейера, что особенно важно при организации наклонных трасс.

Барабаны ленточного транспортера футируются специальной лентой для увеличения сцепки барабана и ленты.

По желанию Заказчика ленточные конвейеры могут комплектоваться частотными преобразователями - устройствами плавного пуска для управления разгоном и торможением конвейера для обеспечения регулировки скорости привода от нуля до номинальных оборотов двигателя и выше без снижения крутящего момента на валу.

Мы также производим конвейера-дозаторы с непрерывным дозированием или статичным взвешиванием (для БСУ).

Справочная информация

Максимальный угол наклона в зависимости от подаваемого материала:

Тип
материала
Пример
материала
Макс.
угол наклона

Порошкообразные материалы Известь, цемент, зола 25°
Сыпучие материалы Шлак, сухой песок 20/25°
Свободноскатывающийся материал Щебень, измельченный камень 25°
Липкий материал Мокрый песок, пепел, мокрая глина 30/35°
Ленточный транспортер плоский питатель дозаторЛенточный транспортер плоский питатель дозатор
